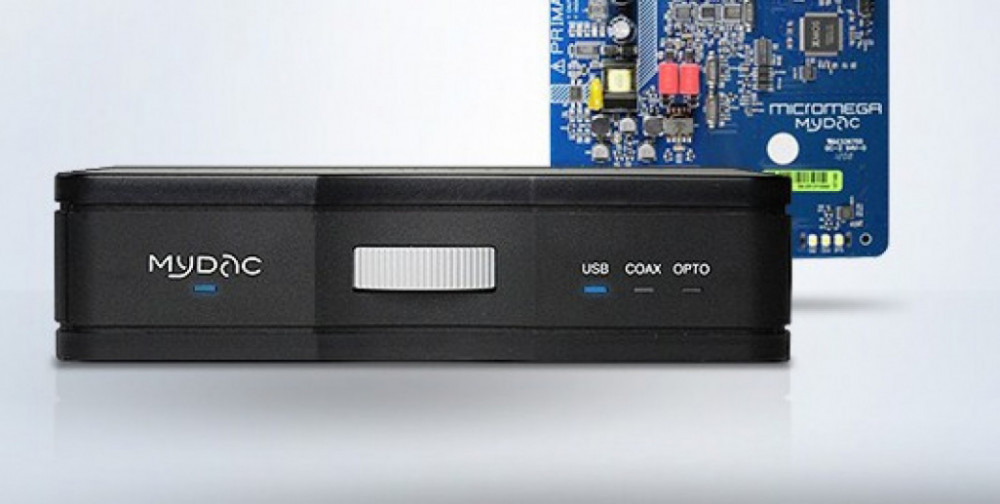

DAC med 3 ingångar

Att säga att MyDac är teknikspäckad är knappast en överdrift

Till skillnad från konkurrenternas DAC-modeller med billiga, externa nätdelar, så har Micromega valt att integrera en för MyDac specialdesignad och inbyggd SMPS (Switch Mode Power Supply) med en speciell lågbrusig strömförsörjning för den analoga delen, helt befriad från elektrolytiska kondensatorer - varken i nätdelen eller signalvägen. Bättre ljud utlovas.

Signalmottagningen i USB-sektionen, med asynkron drif, skall Micromega ha heder för då den hanteras av ett påkostat, italienskt XMOS-chip, medans S/PDIF-mottagningen består av ett Wolfson WM8804-chip. Dubbla masterklockor brukas för minimalt jitter där respektive klocka har en egen strömförsörjning! Specifikationerna är 22.5792 MHz för klockan med 44.1/88.2/176.4 samplingen och 24.5760 MHz för klockan med 48/96/192 kHz. Jittervärdet för S/PDIF är så lågt som <50 ps.

Den digitala datan processeras i ett Cirrus Logic CS4351-chip, som precis som ESS´s 9023 Sabre-chip ger 2V så ingen förstärkning behövs i utgångssteget, samt så fungerar det som en buffert beståendes av ett OPA1642 från Texas Instruments.

Det analoga utgångssteget har väldigt låg impedans.

Miljövänlig

Kan man på sätt och vis säga. MyDac drar endast <500 mW i standby och xtagstartz2.5 Watt i drift.
