Bästa RCA kontakten från WBT! 9 mm.

WBT 0102

750 kr
Lägg i varukorgen
Mer produktinformation
Lagervara (Skickas inom 1-2 arbetsdagar)
Fri frakt över 1500:-

WBTs bästa RCA-kontakt

Patenterad låsbar RCA kontakt med Nextgen teknik. Välj med ren silver eller kopparledare med guldplätering. Klarar 9 mm kabel. I stort sett virvelströms fri.

4-pack med följer torxnyckel.

OBS! Säljes styckvis! Vid par-beställning levereras en röd och vit-märkt kontakt

WBT´s designmål

En kontakt ska helst bara låta signalen passera och inte interfera eller påverka den. Varje plugg innebär en övergångspunkt som måste övervinnas av signalen. Dåliga kontakter kommer att agera som ett filter, som degraderar signalens kvalitet. WBT´s mål utstakas i följande punkter, och detta är kriterierna som en god kontakt måset uppfylla:

• God och stark kontakt som sitter bra - genom låsning eller klämning

• Så låg övergångsresistans som möjligt - skapas genom att ha ett högt kontakttryck

• Så hög ledningsförmåga som möjligt - genom att använda koppar eller silver

• Korrosionsbeskyddande behandling av ytan

• Värmetåligt dielektrikum

• Pålitlig kabelavbelastning

• Nya kabelanslutningstekniker

Nextgen

Ju högre ledningsförmåga ett material har, desto renare blir signalen. Den bästa ledarförmågan uppnås genom att använda koppar eller silver. Tills nu var det inte möjligt att enbart bruka dessa metaller i dess renaste form, då det är för mjuka metaller för att skapa det önskade kontakttrycket, och man får ej heller den pålitliga fastklämningen.

År 2003 introducerades den banbrytande Nextgen-tekniken. Idén bakom Nextgen är att den yttre kontaktkroppen som helhet inte fungerar som en signalledare längre, utan ska separera signalöverföringen från pluggens mekaniska uppgift. Genom detta kan man för första gången använda ren koppar eller silver som en signalledare och samtidigt minimera dess massa och därmed också virvelströmmar. Virtuellt kan man se kontakten som en förlängning av kabeln, som är konstruerad med antingen koppar eller silver! För de mekaniska funktionerna och den yttre kontaktkroppen används andra icke-metalliska material såsom glassfibrer och mineralförstärkta plaster. Det man upplever är en mer avslappnad och okomplicerad återgivning - eftersom den sista barriären av motstånd har eliminerats!



Modell
0102
Varumärke
Jämför produkt

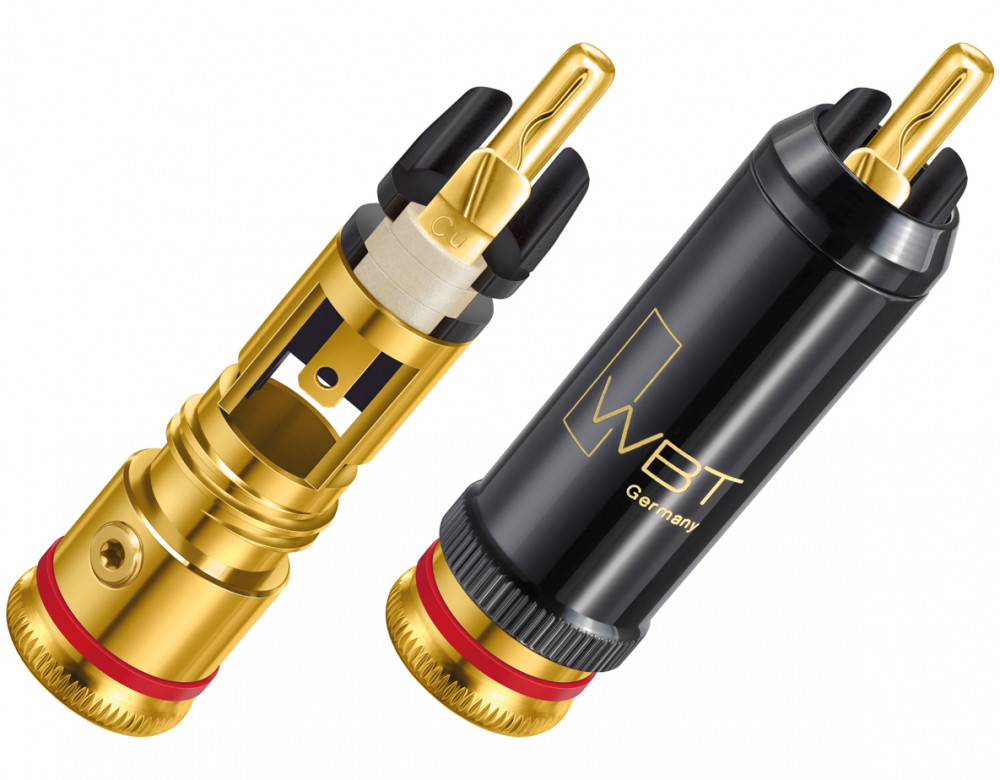

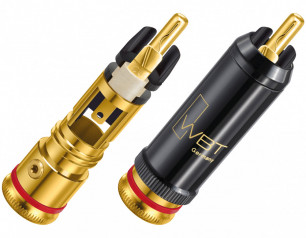

WBT-0102Cu Nextgen - tekniska data

• Identisk med Nextgen-kontakten WBT-0110 i ledarkärnan, men med olika ytterkroppar är denna kontakt tänkt för analog signalöverföring

• Nextgen tekniken med en ren massreducerad koppar-kontakt (Cu), m.a.o. ingen legering

• 24K nickel-fri guldplätering för att förhindra oxidation av kopparn

• Extrema maskintoleranser på <2/100 mm!

• Patenterad två-sektions ytterhölje i pianosvart-finish med låsmekanism ger en säker koppling med högt kontakttryck, vilket minimerar övergångsresistansen

• Det två-delade ytterhöljet innebär att frontdelen rör sig fritt medans bakdelen skruvas, något som eliminerar vridningar i chassikontakterna

• Låsmekanismen kompenserar för variationer i en apparats chassikontakt, något som normalt ger glappkontakt (dessa kan variera mellan 7.95-8.55 mm!)

• Lödes - för detta rekommenderas WBT´s ytvänliga silverlod WBT-0800 eller helst det utan blyhalt WBT-0805

• En Torx-skruv skruvas på kabelns ytterhölje för bra avlastning

• Den idealiskt formade och lätt uppböjda centerpinnen ger en elastisk kontakt med minimal övergångsresistans

• Ytterkroppen är av mässing som blank pläterats för ett läckert utseende

• Storbandbredd, upp till 200 MHz

• Enastående resistent mot EMI (elektromagnetiska strålningar)

• Värmetålig Teflon-isolering i innerkroppen, speciellt fördelaktigt när blyfritt lod används, som kräver högre lödtemperaturer

• Färgkodade ringar (rött och vitt)

• Hanterar kabel på upp till 9 mm²
